当前位置：首页 > 产品世界 产品世界
油浸式电力变压器
产品参数

10kV系列产品

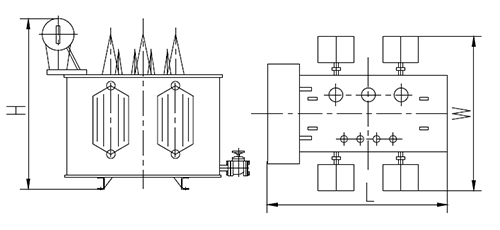

S11系列10kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号 额定容量
（kVA） 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重

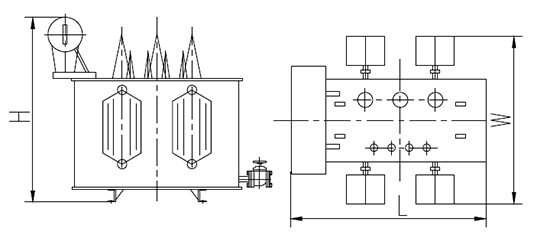

(t) 		参考尺寸(mm) L*W*H 空载损耗
(W) 		负载损耗
(W)
S11-30/10 30 高压H.V. 6,6.3,10,10.5
±2×2.5%
±5%
低压L.V. 0.4 		Dyn11 Yyn0 4 0.35 720*480*850 100 630/600
S11-50/10 50 0.4 750*500*900 130 910/870
S11-63/10 63 0.5 800*600*950 150 1090/1040
S11-80/10 80 0.55 1000*720*980 180 1310/1250
S11-100/10 100 0.6 1050*750*1000 200 1580/1500
S11-125/10 125 0.7 1100*760*1050 240 1890/1800
S11-160/10 160 0.75 1120*770*1070 280 2310/2200
S11-200/10 200 0.8 1150*800*1100 340 2730/2600
S11-250/10 250 1.0 1300*950*1100 400 3200/3050
S11-315/10 315 1.2 1400*1000*1100 480 3830/3650
S11-400/10 400 1.4 1400*1000*1200 570 4520/4300
S11-500/10 500 2.0 1700*1200*1400 680 5410/5150
S11-630/10 630 4.5 2.5 1800*1300*1500 810 6200
S11-800/10 800 2.8 2150*1950*2000 980 7500
S11-1000/10 1000 3.2 2200*2000*2050 1150 10300
S11-1250/10 1250 3.7 2300*2100*2100 1360 12000
S11-1600/10 1600 4.5 2400*2200*2200 1640 14500
S11-2000/10 2000 5 5.5 2500*2400*2300 1940 18300
S11-2500/10 2500 6.4 2700*2600*2500 2290 21200

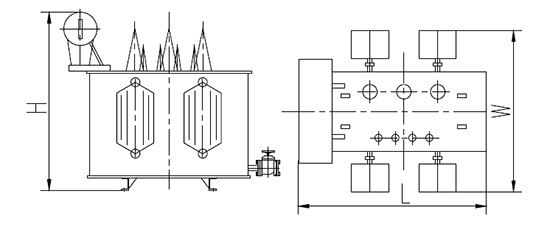

S13系列10kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号 额定容量
(kVA) 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重
(t) 		参考尺寸(mm) L*W*H 空载损耗
(W) 		负载损耗
(W)
S13-30/10 30 高压H.V. 6,6.3,10,10.5
±2×2.5%
±5%
低压L.V. 0.4 		Dyn11 Yyn0 4 0.35 720*480*850 80 630/600
S13-50/10 50 0.4 750*500*900 100 910/870
S13-63/10 63 0.5 800*600*950 110 1090/1040
S13-80/10 80 0.55 1000*720*980 130 1310/1250
S13-100/10 100 0.6 1050*750*1000 150 1580/1500
S13-125/10 125 0.7 1100*760*1050 170 1890/1800
S13-160/10 160 0.75 1120*770*1070 200 2310/2200
S13-200/10 200 0.8 1150*800*1100 240 2730/2600
S13-250/10 250 1.0 1300*950*1100 290 3200/3050
S13-315/10 315 1.2 1400*1000*1100 340 3830/3650
S13-400/10 400 1.4 1400*1000*1200 410 4520/4300
S13-500/10 500 2.0 1700*1200*1400 480 5410/5150
S13-630/10 630 4.5 2.5 1800*1300*1500 570 6200
S13-800/10 800 2.8 2150*1950*2000 700 7500
S13-1000/10 1000 3.2 2200*2000*2050 830 10300
S13-1250/10 1250 3.7 2300*2100*2100 970 12000
S13-1600/10 1600 4.5 2400*2200*2200 1170 14500
S13-2000/10 2000 5 5.5 2500*2400*2300 1390 18300
S13-2500/10 2500 6.4 2700*2600*2500 1650 21200

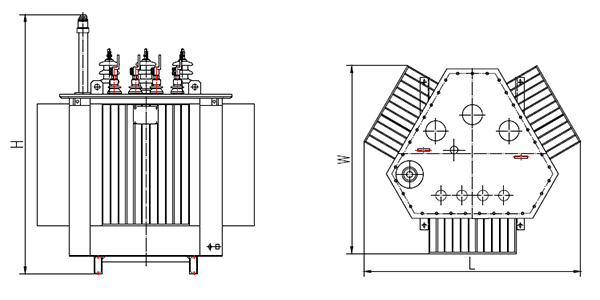

S13-M.RL系列10kV     三相油浸式卷铁芯自冷双绕组无励磁调压配电变压器

  型号 额定容量
(kVA) 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重
(t) 		参考尺寸(m) L*W*H 空载损耗
(W) 		负载损耗
(W)
S13-M.RL-30/10 30           高压H.V. 6,6.3,10,10.5
±2×2.5%
±5%
低压L.V. 0.4 		            Dyn11 Yyn0         4 0.35 0.8*0.7*0.8 80 630/600
S13-M.RL -50/10 50 0.45 1*0.85*0.95 100 910/870
S13-M.RL -63/10 63 0.5 1.1*0.8*1.2 110 1090/1040
S13-M.RL -80/10 80 0.58 1.1*0.8*1.35 130 1310/1250
S13-M.RL -100/10 100 0.65 1.1*0.8*1.35 150 1580/1500
S13-M.RL -125/10 125 0.7 1.1*0.85*1.4 170 1890/1800
S13-M.RL -160/10 160 0.8 1.1*0.95*1.42 200 2310/2200
S13-M.RL -200/10 200 0.95 1.15*1*1.5 240 2730/2600
S13-M.RL -250/10 250 1.1 1.2*1.1*1.5 290 3200/3050
S13-M.RL -315/10 315 1.3 1.3*1.12*1.5 340 3830/3650
S13-M.RL -400/10 400 1.45 1.35*1.2*1.55 410 4520/4300
S13-M.RL -500/10 500 1.9 1.5*1.3*1.6 480 5410/5150
S13-M.RL -630/10 630     4.5 2.1 1.5*1.3*1.7 570 6200
S13-M.RL -800/10 800 2.5 1.55*1.35*1.75 700 7500
S13-M.RL -1000/10 1000 3 1.75*1.5*1.75 830 10300
S13-M.RL -1250/10 1250 3.5 1.8*1.5*1.9 970 12000
S13-M.RL -1600/10 1600 4.5 1.9*1.7*2 1170 14500

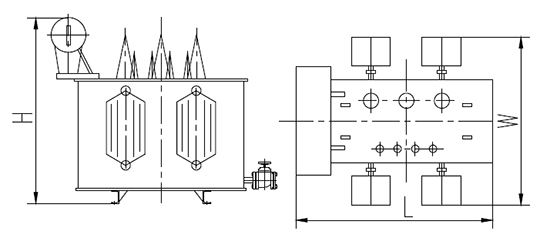

SH15系列10kV  三相油浸式自冷双绕组无励磁调压非晶合金配电变压器

型号 额定容量
(kVA) 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重
(t) 		参考尺寸(mm) L*W*H 空载损耗
(W) 		负载损耗
(W)
SH15-30/10 30 高压H.V. 6,6.3,10,10.5
±2×2.5%
±5%
低压L.V. 0.4 		Dyn11 Yyn0 4 0.4 1000*550*700 33 630/600
SH15-50/10 50 0.6 1100*600*700 43 910/870
SH15-63/10 63 0.65 1100*650*900 50 1090/1040
SH15-80/10 80 0.7 1150*650*900 60 1310/1250
SH15-100/10 100 0.65 1200*700*900 75 1580/1500
SH15-125/10 125 0.83 1250*950*900 85 1890/1800
SH15-160/10 160 0.9 1300*1100*900 100 2310/2200
SH15-200/10 200 1.0 1400*1000*900 120 2730/2600
SH15-250/10 250 1.4 1600*1100*950 140 3200/3050
SH15-315/10 315 1.6 1700*1100*970 170 3830/3650
SH15-400/10 400 1.7 1750*1100*1000 200 4520/4300
SH15-500/10 500 2.3 1800*1100*1100 240 5410/5150
SH15-630/10 630 4.5 2.6 1900*1100*1100 320 6200
SH15-800/10 800 2.9 2000*1500*1200 380 7500
SH15-1000/10 1000 3.5 2100*1600*1350 450 10300
SH15-1250/10 1250 4.5 2200*1700*1350 530 12000
SH15-1600/10 1600 6 2300*1900*1400 630 14500
SH15-2000/10 2000 7 2400*2000*1700 750 18300
SH15-2500/10 2500 9 2550*2500*1700 900 21200

20kV系列产品

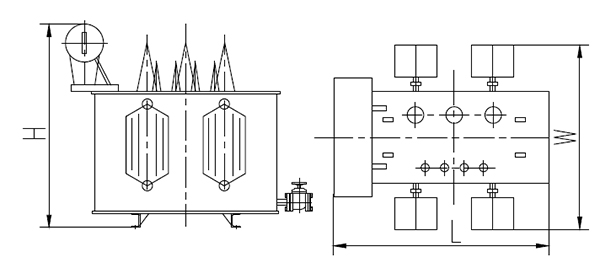

S11系列20kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号 额定容量
(kVA) 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重
(t) 		参考尺寸(mm) L*W*H 空载损耗
(W) 		负载损耗
(W)
S11-30/20 30         高压H.V.
20
±2×2.5%
±5%
低压L.V. 0.4 		            Dyn11 Yyn0         4 0.9 1200*950*1400 100 690/660
S11-50/20 50 1.0 1200*950*1500 130 1010/960
S11-63/20 63 1.1 1200*950*1500 150 1200/1150
S11-80/20 80 1.2 1200*950*1600 180 1440/1370
S11-100/20 100 1.4 1300*1000*1750 200 1730/1650
S11-125/20 125 1.6 1400*1100*1800 240 2080/1980
S11-160/20 160 1.7 1450*1200*1850 290 2540/2420
S11-200/20 200 1.8 1500*1300*1900 340 3000/2860
S11-250/20 250 2.0 1600*1500*2000 400 3520/3350
S11-315/20 315 2.2 1800*1600*2100 480 4210/4010
S11-400/20 400 2.4 1900*1700*2200 570 4970/4730
S11-500/20 500 2.7 2000*1800*2300 680 5940/5660
S11-630/20 630     4.5 3.0 2150*2000*2350 810 6820
S11-800/20 800 3.4 2250*2050*2400 980 8250
S11-1000/20 1000 4.0 2400*2200*2450 1150 11330
S11-1250/20 1250 4.5 2500*2300*2500 1380 13200
S11-1600/20 1600 5.0 2600*2400*2600 1660 15950
S11-2000/20 2000 5.6 2700*2450*2700 1950 19140
S11-2500/20 2500 7.1 2850*2650*2800 2340 22220

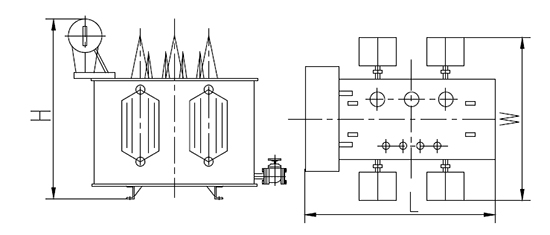

S13系列20kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号 额定容量
(kVA) 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重
(t) 		参考尺寸(mm) L*W*H 空载损耗
(W) 		负载损耗
(W)
S13-30/20 30         高压H.V.
20
±2×2.5%
±5%
低压L.V. 0.4 		            Dyn11 Yyn0         4 0.9 1200*950*1400 80 690/660
S13-50/20 50 1.0 1200*950*1500 100 1010/960
S13-63/20 63 1.1 1200*950*1500 110 1200/1150
S13-80/20 80 1.2 1200*950*1600 130 1440/1370
S13-100/20 100 1.4 1300*1000*1750 150 1730/1650
S13-125/20 125 1.6 1400*1100*1800 170 2080/1980
S13-160/20 160 1.7 1450*1200*1850 200 2540/2420
S13-200/20 200 1.8 1500*1300*1900 240 3000/2860
S13-250/20 250 2.0 1600*1500*2000 290 3520/3350
S13-315/20 315 2.2 1800*1600*2100 340 4210/4010
S13-400/20 400 2.4 1900*1700*2200 410 4970/4730
S13-500/20 500 2.7 2000*1800*2300 480 5940/5660
S13-630/20 630     4.5 3.0 2150*2000*2350 570 6820
S13-800/20 800 3.4 2250*2050*2400 700 8250
S13-1000/20 1000 4.0 2400*2200*2450 830 11330
S13-1250/20 1250 4.5 2500*2300*2500 970 13200
S13-1600/20 1600 5.0 2600*2400*2600 1170 15950
S13-2000/20 2000 5.6 2700*2450*2700 1390 19140
S13-2500/20 2500 7.1 2850*2650*2800 1650 22220

SH15系列20kV 三相油浸式自冷双绕组无励磁调压非晶合金配电变压器

型号 额定容量
(kVA) 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重
(t) 		参考尺寸(mm) L*W*H 空载损耗
(W) 		负载损耗
(W)
SH15-30/20 30 高压H.V.
20
±2×2.5%
±5%
低压L.V. 0.4 		Dyn11 Yyn0 5.5 0.7 1100*1100*650 40 690/660
SH15-50/20 50 0.8 1200*1100*650 55 1010/960
SH15-63/20 63 0.95 1300*1250*650 65 1200/1150
SH15-80/20 80 1 1400*1300*700 75 1440/1370
SH15-100/20 100 1.25 1450*1300*850 90 1730/1650
SH15-125/20 125 1.3 1450*1300*950 100 2080/1980
SH15-160/20 160 1.4 1450*1300*1000 120 2540/2420
SH15-200/20 200 1.5 1500*1300*1100 145 3000/2860
SH15-250/20 250 1.7 1600*1350*1150 165 3520/3350
SH15-315/20 315 1.9 1700*1350*1200 200 4210/4010
SH15-400/20 400 2.2 1800*1400*1200 240 4970/4730
SH15-500/20 500 2.5 1900*1500*1200 290 5940/5660
SH15-630/20 630 6 3 2000*1600*1300 370 6820
SH15-800/20 800 3.5 2100*1700*1400 450 8250
SH15-1000/20 1000 4 2200*1800*1500 530 11330
SH15-1250/20 1250 5 2300*1900*1600 620 13200
SH15-1600/20 1600 6 2600*2000*1700 750 15950
SH15-2000/20 2000 7.5 2900*2200*1900 900 19140
SH15-2500/20 2500 9.5 3000*2500*2000 1080 22220

35kv系列产品

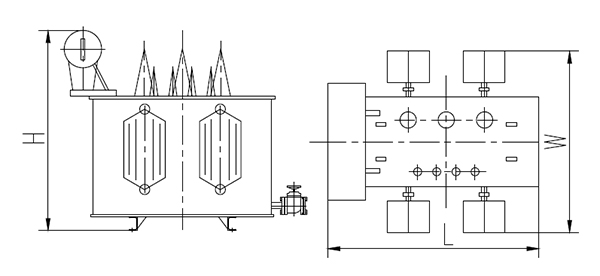

S11系列35kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号 额定容量
(kVA) 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重
(t) 		参考尺寸(mm) L*W*H 空载损耗
(kW) 		负载损耗
(kW)
S11-50/35 50 高压H.V. 35,38.5
±2×2.5%
±5%
低压L.V. 0.4 		Dyn11 Yyn0 6.5 1.28 1400*1000*1800 0.16 1.2/1.14
S11-100/35 100 1.67 1450*1050*1900 0.23 2.01/1.91
S11-125/35 125 1.9 1500*1100*1900 0.27 2.37/2.26
S11-160/35 160 2.2 1550*1150*1950 0.28 2.82/2.68
S11-200/35 200 2.4 1600*1200*2000 0.34 3.32/3.16
S11-250/35 250 2.5 1700*1600*2100 0.4 3.95/3.76
S11-315/35 315 2.6 1900*1700*2200 0.48 4.75/4.53
S11-400/35 400 2.8 2000*1800*2300 0.58 5.74/5.47
S11-500/35 500 3.0 2100*1900*2400 0.68 6.91/6.58
S11-630/35 630 3.3 2310*2200*2500 0.83 7.86
S11-800/35 800 3.8 2500*2250*2550 0.98 9.4
S11-1000/35 1000 4.2 2550*2300*2600 1.15 11.5
S11-1250/35 1250 4.8 2680*2400*2700 1.4 13.9
S11-1600/35 1600 5.7 2700*2450*2750 1.69 16.6
S11-2000/35 2000 6.2 2800*2500*2900 1.99 19.7
S11-2500/35 2500 7.8 2850*2650*2950 2.36 23.2

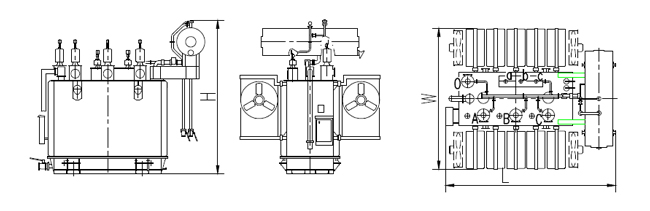

S(F)11系列35kV三相油浸式自冷(风冷)双绕组无励磁调压电力变压器

型号 额定容量
(kVA) 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重
(t) 		运输重
量（t） 		参考尺寸(mm) L*W*H 空载损耗
(kW) 		负载损耗
(kW)
S(F)11-6300/35 6300 高压H.V. 35~38.5
±2×2.5%
低压L.V. 3.15,3.3,6.3,
6.6,10.5 		YNd11 8 15 11 3600*3200*3100 5.24 35
S(F)11-8000/35 8000 18 14 3800*3300*3300 7.2 38.4
S(F)11-10000/35 10000 20 15 3900*3300*3500 8.7 45.3
S(F)11-12500/35 12500 24 19 4000*3400*3700 10 53.8
S(F)11-16000/35 16000 28 21 4200*3600*3800 12.1 65.8
S(F)11-20000/35 20000 33 26 4500*3800*4000 14.4 79.5
S(F)11-25000/35 25000 10 37 29 4700*4000*4100 17 94
S(F)11-31500/35 31500 44 36 5000*4200*4300 20.2 112

S(F)Z11系列35  kV 三相油浸式自冷(风冷)双绕组有载调压电力变压器

型号 额定容量
(kVA) 		典型电压 组合(kV) 联结组 标号 阻抗电 压(%) 总重
(t) 		运输重
量（t） 		参考尺寸(mm) L*W*H 空载损耗
(kW) 		负载损耗
(kW)
S(F)Z11-6300/35 6300   高压H.V. 35~38.5
±2×2.5%
低压L.V. 3.15,3.3,6.3,
6.6,10.5 		      YNd11     8 18 13 4000*3300*3100 5.63 36.7
S(F)Z11-8000/35 8000 21 16 4200*3400*3300 7.87 40.6
S(F)Z11-10000/35 10000 23 17 4300*3500*3500 9.28 48
S(F)Z11-12500/35 12500 28 21 4800*3500*3700 10.71 56.8
S(F)Z11-16000/35 16000 33 24 5000*3800*3800 13.1 70.3
S(F)Z11-20000/35 20000 38 29 5300*4000*4000 15.5 82.7
S(F)Z11-25000/35 25000   10 43 33 5500*4200*4100 18.3 97.8
S(F)Z11-31500/35 31500 50 39 5800*4400*4300 21.8 116
